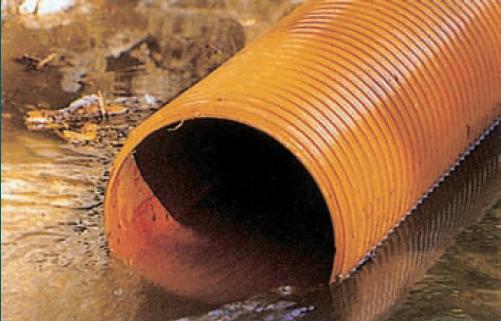

TUBERÍA CORRUGADA DE P.V.C.

* TEJA


CARACTERÍSTICAS PRINCIPALES

- Normativa: Proyecto Norma Europeo pr EN 13476 (Tuberías estructuradas de materiales termoplásticos para aplicaciones de saneamiento enterrado sin presión).
- Documento Idoneidad Técnica Instituto Ciencias de la Construcción Eduardo Torroja.
- Diámetro nominales 100 y 1000mm.
- Longitud total: 6m.
- Sistema de unión: mediante copa (parte inferior) lisa y junta elástica montada en el cabo del tubo.
- RCE: 8kN/m2
MATERIAL

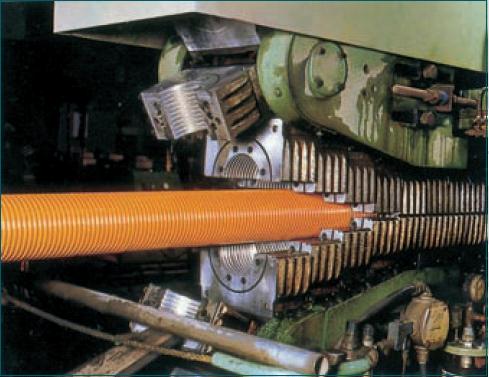

El material empleado en la fabricación de los tubos es a base de resina en polvo de PVC, mezclada en seco y en caliente en fábrica, con diferentes estabilizantes, lubricantes y cargas.

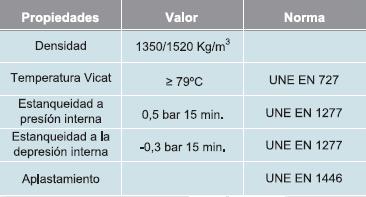

Características

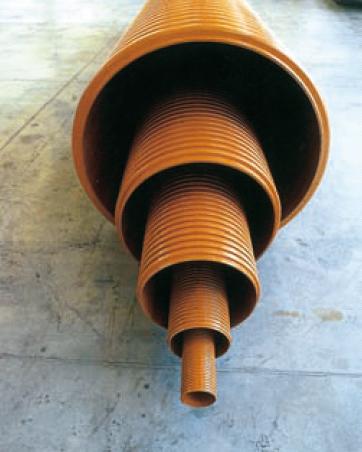

Diámetros nominales, DN, en mm.: 160, 200, 250, 315, 400, 500,
600, 800, 1000.
Longitud total: 6m.
Sistema de unión: mediante copa y junta elástica montada en el cabo de tubo.
Rigidez circuferencial específica, RCE.
RCE 8kN/m2.
Color: teja RAL 8023.
* GRIS

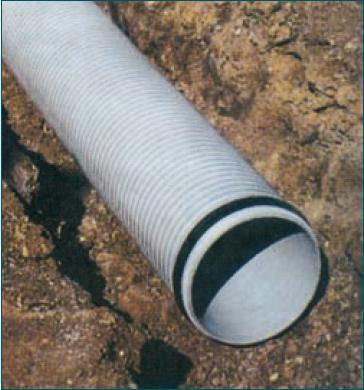

TUBOS DOBLE PARED GRIS CORRUGADO
Color: GRIS
Interior liso y exterior corrugado
Rigidez: 4kN/m2 (0,04 kg/cm2)
Unión por copa con junta elástica.
UNIÓN ENTRE TUBOS
La unión entre tubos se realiza mediante una junta elástica que se entrega montada en el cabo del tubo.

Las operaciones a seguir para un correcto montaje son las siguientes:

          -Es muy importante limpiar de suciedad el           interior de la copa y las juntas elásticas.
          -Aplicar lubricante en el interior de la copa,           así como en la superficie de la goma, para           facilitar el deslizamiento de ambas.
          -Enfrentar la copa y el extremo del tubo con           junta y empujar dicho extremo hasta           introducirlo, dejando una holgura del orden           de 1 cm. En función del diámetro el sistema           de empuje puede ser          manual,           mediante tractel y por el método de tubo           suspendido.
CONDICIONES DE COLACIÓN DE LAS TUBERIAS ENTERRADAS DE PVC
Es muy importante tener en cuenta:
          -La naturaleza del material de apoyo.
          -La naturaleza del material de relleno.
          -El grado de compactación.
          -La forma y anchura de la zanja.
