ACCESORIOS PARA REDES DE SANEAMIENTO
*CLIP ACOMETIDA, ARQUETAS
-VENTAJAS DEL SISTEMA DE SANEAMIENTO
-Una solución perfectamente estanca

-Una posibilidad de montaje más rápida y más manejable.

-Una decisión de mercado capaz de proporcionar una auténtica versatilidad en la instalación, no teniendo que prever puntos de conexión de acometidas a colectores ni de éstos a Pozos de Registro, pues dichos puntos se marcan y cortan "in situ", proporcionando así total flexibilidad a la hora de proceder a la colocación en obra del sistema.

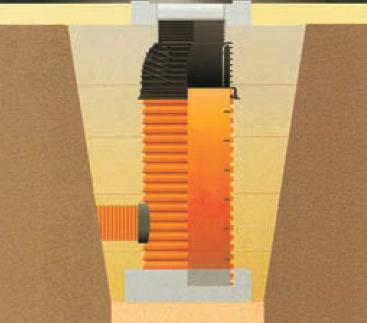

ESQUEMA DEL POZO DE REGISTRO

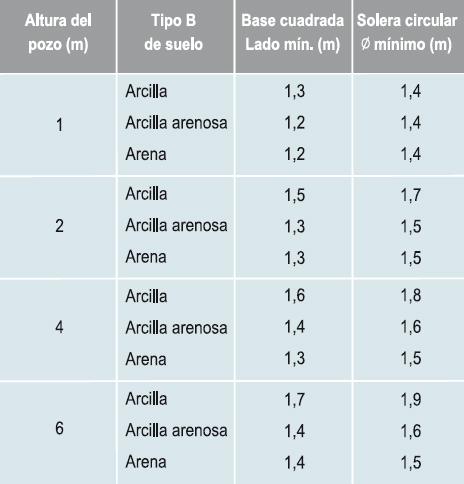

SOLERAS MÍNIMAS DE POZOS
GAMA DE SOLUCIONES PARA CONEXIÓN DE:
-PUESTA EN OBRA
Para realizar una correcta instalación, se seguirán las normas de referencia siguientes:

UNE ENV 1046: Sistemas de Conducción de Agua o Saneamiento en el exterior de la estructura de los edificios. Práctuca recomendada para la instalación aérea y enterrada.

UNE EN 1610: Instalación y pruebas de acometidas y redes de saneamiento.

-MONTAJE DEL POZO DE REGISTRO
  1. Sobre la cota de arranque del terreno (aquélla que marca la profundidad del pozo de registro) se prepara una solera de hormigón, de calidad H-125 o similar, en estado plástico y de espesor aproximado de 20 cm.








  1. Sobre solera de hormigón anterior se suspende el cuerpo del pozo, previamente ajustado a la longitud definida. Se deposita este cuerpo sobre la solera, introduciendo en la masa de hormigón la primera corruga del cuerpo. Posteriormente, se ha de proceder al nivelado del pozo, tanto en vertical como en horizontal mientras que el hormigón está en estado plástico (antes de su fraguado). Se adoptarán los medios habituales para el correcto fraguado de la solera.

  1. Las acometidas a pozo según proyecto de diseño se realizan con el clip elastomérico de unión. Estas conexiones se hacen en base a un marcado, con plantilla, taladro y corte manual o con fresa de corte (para acometidas de diámetros 160 y 200 mm), siguiendo las instrucciones que se acompañan con el clip elastomérico. La acometida deberá ser normal al eje del pozo, admitiéndose desviaciones angulares de 2º.



  1. Tras haber realizado las conexiones, se rellenará la zona colindante al cuerpo del pozo de registro con tierra de aportación de granulometría media, en tongadas de aproximadamente 30 cm, compactando adecuadamente cada tongada, hasta llegar a la coronación superor de pozo. Se recomienda realizar una ejecución cuidada de esta fase del montaje, ya que influirá muy significativamente en el buen comportamiento del sistema.


  1. La colocación de la boca de registro o cono de acceso al pozo, por su ligereza y manejabilidad, se deposita de forma manual sobre el cuerpo del pozo. De esta forma, el pozo de registro está listo para el remate final en obra, que consiste, normalmente, en la colocación de una losa de repartición de cargas hormigón, sobre la cual apoya la tapa de registro de funcición.


-ACOMETIDAS DOMICILIARIAS
-CLIP/MECÁNICO
(ENTRONQUE EN CLIP) A 90º
Unión del Clip al colector mediante junta elástica.
Gama de diámetro 315/150 y 315/200 en 90º
-ACOMETIDAS DOMICILIARIAS
-CLIP ELASTOMÉRICO A 90º
Clip en EPDM que se encaja en el colector y al que conecta la acometida. Gama de diámetro de 315/150 a 1000/500.
-CLIP PEGADO (ENTROQUE EN CLIP) A 87,5º
-CLIP PEGADO /ENTROQUE EN CLIP) A 45º
Unión del Clip al colector mediante pegado.
Gama de diámetro 160/100 a 800/200 en 87,5º.
Gama de diámetro 160/100 a 500/315 en 45º
Debido a su sencillez y facilidad de montaje, esta pieza mejora las soluciones existentes de ramales de diámetros:
160 y 200 mm a colectores de diámetros 315 y 400 mm en PVC Corrugada
160, 200 y 250 mm a colectores de diámetro 500 mm en PVC Corrugada.
200, 315 y 400 mm a colectores de diámetro 1.000 mm en PVC Corrugada.

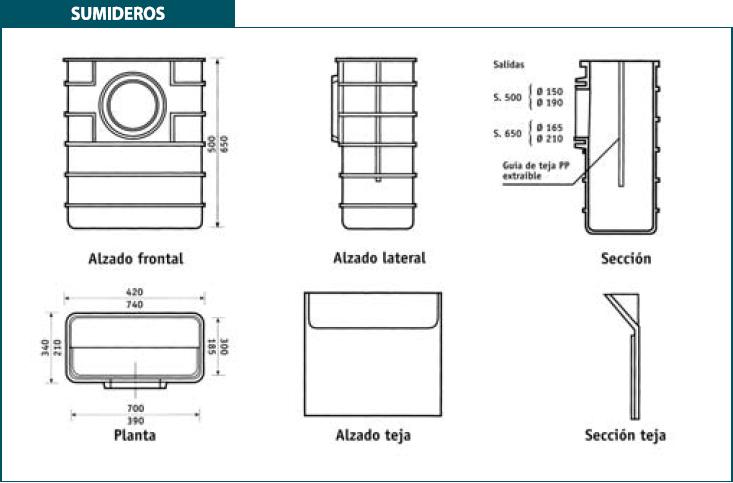

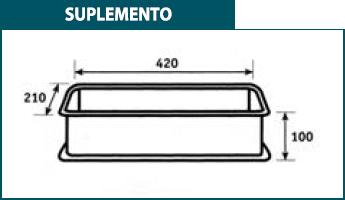

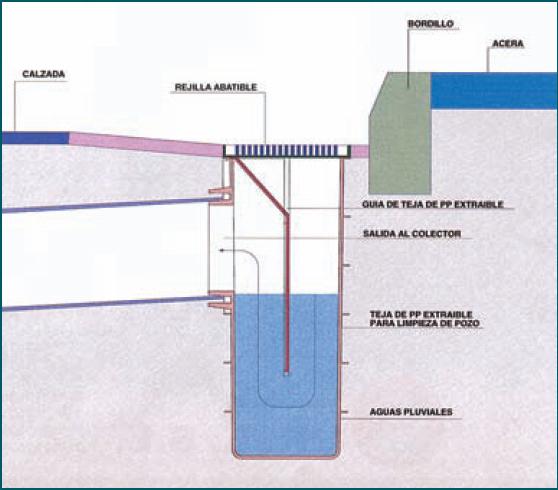

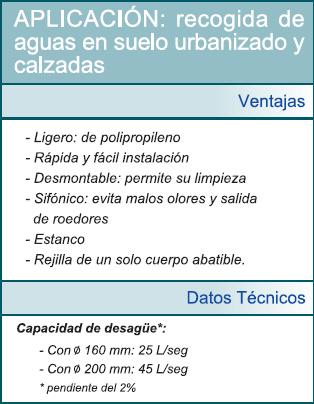

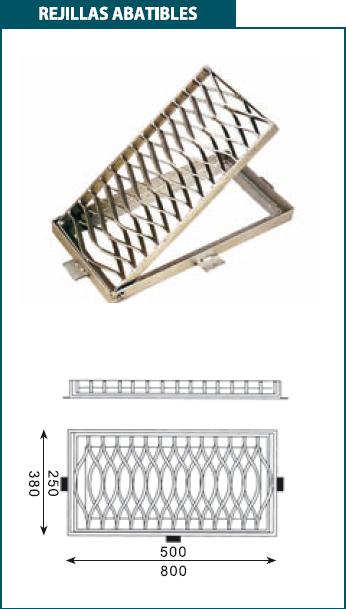

*SUMIDERO SIFÓNICO, REJILLAS Y SUPLEMENTOS
